丙烯酸聚氨酯漆面漆“桔皮”對策
時間：2014年09月25日信息來源：本站原創(chuàng) 點擊：次
(...繼續(xù))
四、丙烯酸聚氨酯漆面漆“桔皮”對策
⒈底漆表面處理：
①底漆表面無油污、蠟等異物，表面清潔干燥；
②用240#以上砂布或水砂紙將底漆表面砂磨至完全無光，為避免粗砂痕在面漆中出現(xiàn)，必要時底漆表面最后再用舊砂布或400#以上的砂布磨一遍；
③表面不平有缺陷時，可以用膩子（如“原子灰”等）補平，待膩子完全干燥后，將膩子表面磨平，保證膩子部位表面平滑；（為保證涂層的整體性能，盡可能少用膩子）
④待涂面漆的部件在打磨好后，將表面的灰塵清理干凈（壓縮空氣吹凈灰塵），保證待涂表面干凈干燥，無異物。
⒉噴槍的調(diào)整和使用：
①噴槍的調(diào)整：
a.噴幅的調(diào)整：一般情況下噴幅全開會加重“桔皮”的產(chǎn)生，為保證丙烯酸聚氨酯漆表面效果，可適當調(diào)小噴幅，但過小的噴幅也是不可取的，因為過小的噴幅使膜厚不勻，且易產(chǎn)生“垂掛”；
b.吐出量的控制：面漆涂裝時吐出量一般控制在300~400ml/min， 吐出量小易產(chǎn)生“桔皮”，吐出量大易產(chǎn)生“流 掛”和“垂掛”；
c.空氣壓力：空氣壓力在3~5kg/cm2，氣壓小易產(chǎn)生“桔皮”，氣壓大時空氣對面漆第一道濕膜表面沖擊較大，丙烯酸聚氨酯漆表面易產(chǎn)生凹痕，同時漆霧反彈較大.
Ⅰ------空氣調(diào)整旋紐（控制氣量和氣壓）
Ⅱ------涂料調(diào)整旋紐（控制涂料吐出量）
?、?-----噴幅調(diào)整旋紐（控制噴涂幅度）
②噴槍的使用：
a.噴槍口方向應(yīng)垂直工件表面；
b.噴槍應(yīng)平行工件移動，移動速度為60~100cm/秒，移動太快，易產(chǎn)生“桔皮”，移動太慢易產(chǎn)生流掛；
c.噴槍口離工件表面的距離應(yīng)根據(jù)油漆品種、涂裝面積、涂裝設(shè)備等因素調(diào)整，一般空氣噴涂距離為：20~30cm，距 離太遠易產(chǎn)生“桔皮”；
d.噴涂重疊要適當(2/3或1/2) ，重疊太少或無重疊，則易導(dǎo)致“桔皮”產(chǎn)生。
⒊涂料的調(diào)整：

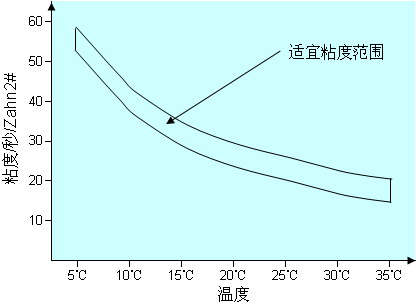

粘度的調(diào)整：在保證不流掛的前提下，盡可能調(diào)低粘度，這樣可以避免“桔皮”的產(chǎn)生，同時在涂料的使用過程中，雙組份面漆每次盡可能少調(diào)，調(diào)好的丙烯酸聚氨酯漆最好在2小時以內(nèi)用完，2小時以后的涂料粘度已升高，其施工時易產(chǎn)生“桔皮”，若2小時后仍要使用，必須適當補加溶劑；涂料施工粘度必須根據(jù)環(huán)境溫度作適當?shù)恼{(diào)整，漆液溫度高時，粘度要低，漆液溫度低時，粘度要高。以下是面漆的粘度和溫度的對應(yīng)曲線，僅供參考：

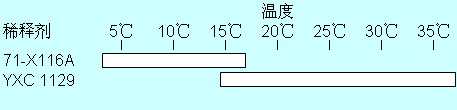

稀釋劑的使用：若涂料易產(chǎn)生桔皮，可使用稍慢一點的稀釋劑。稀釋劑的使用方法如下：
4. 干膜厚度的控制：
丙烯酸聚氨酯漆干膜厚度控制在30~50μm，膜厚太薄易產(chǎn)生“桔皮”，太厚，易產(chǎn)生“流掛”。
5. 流平時間：
面漆流平時間一般在10分鐘左右（常溫下），溫度低時，可適當延長，溫度高時，可適當減少流平時間，但不要少于5分鐘。流平時間不夠，則“桔皮”稍重，流平時間太長，則烘烤時易產(chǎn)生“針孔”。
(待續(xù)...)
本文關(guān)鍵詞：涂料施工 丙烯酸聚氨酯漆 涂料噴槍的調(diào)整和使用 涂料的調(diào)整 干膜厚度的控制
相關(guān)文章推薦：涂裝應(yīng)用技術(shù)(六)-（涂料施工·涂料干燥、稀釋劑浸透、涂裝質(zhì)量檢測等）
(作者：admin 編輯：admin)
文章熱詞：
