丙烯酸閃光漆 丙烯酸金屬閃光漆 丙烯酸閃光珠光漆 東莞丙烯酸漆價格
編號：JB7120
丙烯酸閃光漆產(chǎn)品概述

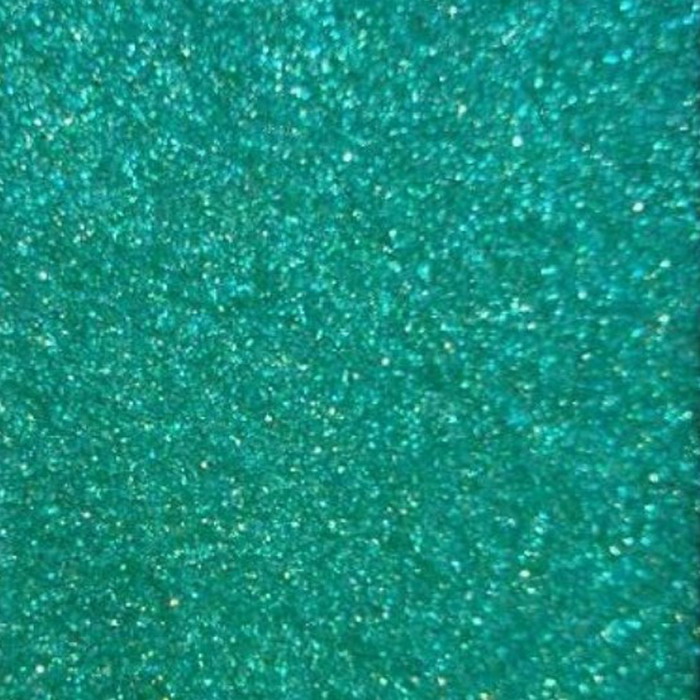

JB7120是一種是由含羥基丙烯酸樹脂、閃光型銀粉、助劑、溶劑的主漆和含芳香族二異氰酸酯的預(yù)聚物的固化劑組成的雙組份產(chǎn)品。該漆漆膜顏色鮮艷、呈現(xiàn)有層次的金屬閃光效果；干燥較快，附著力好，硬度高。
丙烯酸閃光漆推薦用途

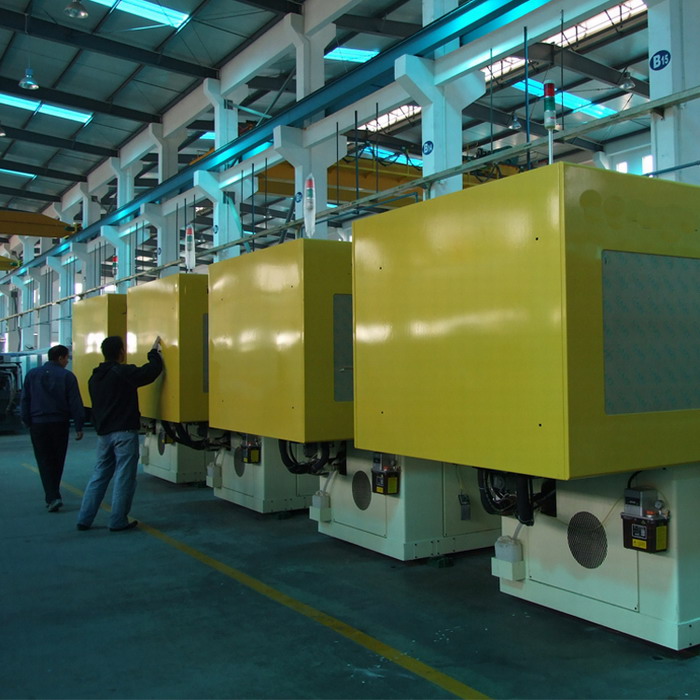

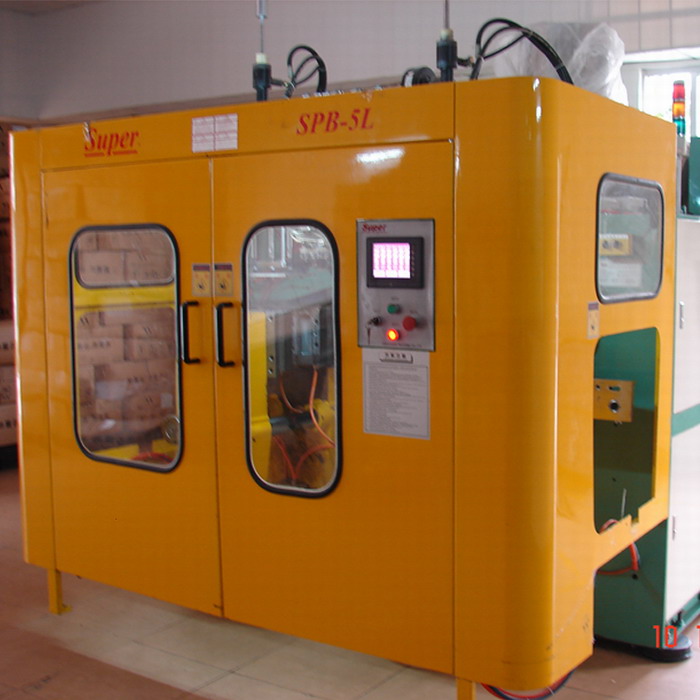

適用于機械、機床、精密儀器、醫(yī)療器械等貴重儀器設(shè)備表面的高裝飾性涂裝。
丙烯酸閃光漆膜厚與涂布率
| 干膜厚度（微米） |
40 |
| 濕膜厚度（微米） |
95 |
| 理論涂布率（米2/升） |
10.9 |
| 理論涂布率（米2/公斤） |
10.4 |
丙烯酸閃光漆物理特性
| 顏色 |
根據(jù)客戶需要，可提供不同的顏色 |
| 體積固體份（%）* |
43±3 |
| 閃點 |
25℃±2（閉杯） |
| 耐水性能 |
好 |
| 耐酸性 |
好 |
| 耐堿性 |
好 |
| 耐磨性 |
好 |
| 柔韌性 |
好 |
*按照ISO3233：1998（E）標準測定
丙烯酸閃光漆表面處理
工件表面應(yīng)進行除銹、除油處理，并保證清潔干燥無污物；
對舊漆膜或固化已久的底漆，應(yīng)經(jīng)打磨處理后再施工。
其它表面
該產(chǎn)品可用于其它底材。請咨詢PAD漆大地公司代表。
丙烯酸閃光漆施工條件
施工溫度5℃以上，施工濕度不大于85%，底材表面溫度應(yīng)高于露點3度以上；產(chǎn)品使用前必須上下攪拌均勻,使桶底無鋁粉沉積方可使用；使用后余下的固化劑應(yīng)及時密封,以防吸潮變質(zhì)。
丙烯酸閃光漆施工方法
噴涂 采用有氣噴涂。
刷涂 建議在預(yù)涂和小面積涂裝時采用，必須達到規(guī)定的干膜厚度。
施工參數(shù)
| 混合比（重量）： |
A組份（基料）：B組份（固化劑）= 1 : 0.3 |
| 稀釋劑/清潔劑： |
PAD稀釋劑JBX30/JBX01X/D |
| 混合后使用壽命（23℃）： |
4小時（隨溫度升高而減少） |
有氣噴涂的指導(dǎo)性數(shù)據(jù)：
| 噴涂壓力 |
3-6 kg/cm2 |
| 噴槍孔徑 |
1.2-2.5 mm |
丙烯酸閃光漆干燥時間
通風(fēng)狀況、溫度、漆膜厚度、涂層道數(shù)等因素均會相應(yīng)影響干燥時間，下表所列典型數(shù)據(jù)基于下列條件：
通風(fēng)良好（室外或空氣自然流通），典型膜厚，在惰性底材上的單道涂層。
| 底材溫度 |
5℃ |
10℃ |
23℃ |
35℃ |
| 表干 |
2 小時 |
1小時 |
0.5小時 |
0.5小時 |
| 硬干 |
24小時 |
10小時 |
4小時 |
2小時 |
| 最短覆涂間隔 |
24小時 |
10小時 |
4小時 |
2小時 |
| 最長覆涂間隔 |
7天 |
7天 |
7天 |
7天 |
上述數(shù)據(jù)僅供指導(dǎo)，實際干燥時間/覆涂前的時間間隔可長可短，取決于漆膜厚度、通風(fēng)狀況、濕度、下層油漆、提前裝卸需求和機械強度等等。
丙烯酸閃光漆典型油漆配套
JB0683 2×40微米 （干膜厚度）
JB7120 1×40微米 （干膜厚度）
根據(jù)具體情況可以制定其它配套。
丙烯酸閃光漆貯存
必須按照國家規(guī)定貯存。貯存環(huán)境應(yīng)干燥、陰涼、通風(fēng)良好，避免高溫，遠離火源。包裝容器須保持密閉。
丙烯酸閃光漆裝卸
小心裝卸。使用前攪拌均勻。
丙烯酸閃光漆包裝規(guī)格
A組份（基料）18Kg，B組份（固化劑）3.5Kg
A組份（基料）3.5Kg，B組份（固化劑）3.5Kg
根據(jù)當(dāng)?shù)氐男枰?，可能有不同的包裝規(guī)格。
丙烯酸閃光漆健康和安全
請注意包裝容器上的警告標識。在通風(fēng)良好的環(huán)境下使用。不要吸入漆霧，避免皮膚接觸。油漆濺在皮膚上要立即用合適的清洗劑、肥皂和水沖洗。濺入眼睛要用水充分沖洗，并立即就醫(yī)治療。
丙烯酸閃光漆聲明
本產(chǎn)品說明書中提供的信息完全基于我們在實驗室和實踐中所獲得的認識。但由于產(chǎn)品的使用通常都是在我們控制范圍之外，所以我們只給予產(chǎn)品本身質(zhì)量的保證。我們保留不預(yù)先通知而修改該說明書的權(quán)利。
龐大化工官網(wǎng)：szzhengtai.cn
全國服務(wù)熱線：4008-606-877
本文關(guān)鍵詞：丙烯酸漆 金屬閃光漆
相關(guān)文章推薦：中國涂料看廣東 廣東涂料看龐大化工
