聯(lián)系我們
- 全國(guó)服務(wù)熱線：0769-81661877
- 服務(wù)電話：0769-8166 1877
- 0769-8166 1077
- 公司傳真：0769-8166 1977
- 郵箱：marketing@padchemistry.com
- 公司郵編：523850
- 公司地址：廣東省東莞市長(zhǎng)安鎮(zhèn)新安社區(qū)橫增路1號(hào)網(wǎng)商中心802室
無(wú)機(jī)富鋅底漆 無(wú)機(jī)硅酸鋅底漆 耐高溫鍍鋅板漆
編號(hào)：XH42716
無(wú)機(jī)富鋅底漆產(chǎn)品組成：
由烷基硅酸酯、鋅粉、顏料、添加劑和醇類溶劑等組成的雙組份防銹底漆。
無(wú)機(jī)富鋅底漆產(chǎn)品用途：

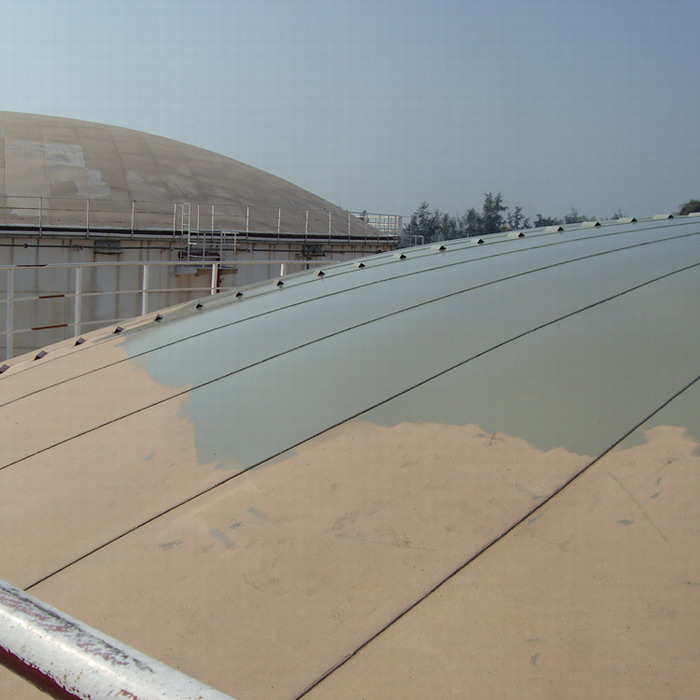

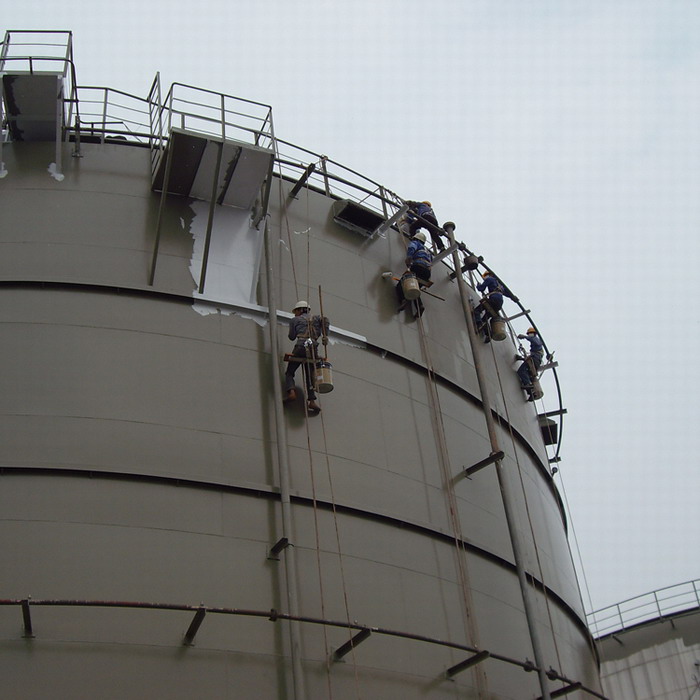

適有于港口機(jī)械、重型機(jī)械、石油開(kāi)采和礦井設(shè)備、船舶水線以上船殼和甲板、橋梁、埋地管道、煤氣柜外壁等鋼鐵結(jié)構(gòu)的重防腐涂裝體系作防銹底漆，也可作車間預(yù)涂底漆用。
無(wú)機(jī)富鋅底漆產(chǎn)品特征：
*漆膜中含有大量的金屬鋅粉，具有陰極保護(hù)作用。
*漆膜具有優(yōu)異的防銹性和耐久性。
*具有優(yōu)異的低溫固化性、附著性和耐沖擊性。
*具有優(yōu)異的耐磨性和中等的柔韌性。
*具的廣泛的耐油性和耐溶劑性能。
*干性快，只需很短的時(shí)間即能搬運(yùn)、堆放和涂裝后道油漆。
*能與大部份高性能防銹漆和面漆配套使用。
*具有優(yōu)異的耐熱性，漆膜可經(jīng)受400℃的高溫。
*具有優(yōu)異的焊接性能和切割性能，焊接切割時(shí)燒損面積小。
無(wú)機(jī)富鋅底漆技術(shù)參數(shù)：
| 顏色 | 灰色無(wú)光 |
| 比重 | ≥1.5 |
| 配套固化劑 | XH42716（乙） |
| 使用配比 | 甲組份∶乙組份 =2.0:1.0（重量） |
| 適用期（20℃） | 6h |
| 濕膜厚度（原漆） | 140µm |
| 干膜厚度 | 50µm |
| 理論涂布率 | 4.5m2/kg |
| 干燥時(shí)間（25℃） | 表干≤0.5h 實(shí)干≤5 h |
覆涂間隔時(shí)間：
| 5℃ | 20℃ | 30℃ | |
| 最短 | 24h | 8.0h | 5.0h |
*最長(zhǎng)無(wú)限制，但在覆涂前必須清除鋅鹽
無(wú)機(jī)富鋅底漆建議涂裝道數(shù)：
無(wú)氣噴涂一道，干膜厚度達(dá)50µm。
無(wú)機(jī)富鋅底漆后道配套用漆：
XH60系列丙烯酸聚氨酯面漆、XH61系列聚氨酯汽車面漆、XH68系列高耐候汽車面漆、XH42系列雙組份環(huán)氧底漆、環(huán)氧煤瀝青、XH43系列氯化橡膠面漆、XH46系列高氯化聚乙烯面漆。但不能與油性醇酸、聚酯類油漆配套使用;
無(wú)機(jī)富鋅底漆表面處理：
*有氧化皮鋼材：噴砂處理至Sa2.5級(jí)，表面粗糙度30～75µm或采用酸洗。
*除盡全部的氧化皮、鐵銹并進(jìn)行徹底的中和、水洗和鈍化。
*除銹前須除盡表面的油污、焊接飛濺物并打磨焊縫和尖角。
*本產(chǎn)品不推薦用于手工除銹的鋼鐵兩面，但除銹良好達(dá)到St3級(jí)的小面修補(bǔ)除外。
*1.涂有富鋅底漆的漆膜表面，如漆膜表面受到機(jī)械損傷，已損壞到富鋅底漆并出現(xiàn)局部銹蝕的部位，應(yīng)采用局部噴砂除銹至Sa2.5或采 用彈性砂輪片打磨至St3級(jí)，才能進(jìn)行富鋅底漆的局部修補(bǔ)。
2.如舊漆膜完好無(wú)損，只是漆膜粉化或受機(jī)械損傷，只要將膜用砂紙找毛并除盡漆膜表面的油污和雜質(zhì)直接涂裝中間層漆或面漆即可。
3.如舊漆膜使用年限久遠(yuǎn)。已全面失效，則應(yīng)噴砂處理至Sa2.5級(jí)，才能進(jìn)行富鋅底漆的涂裝。

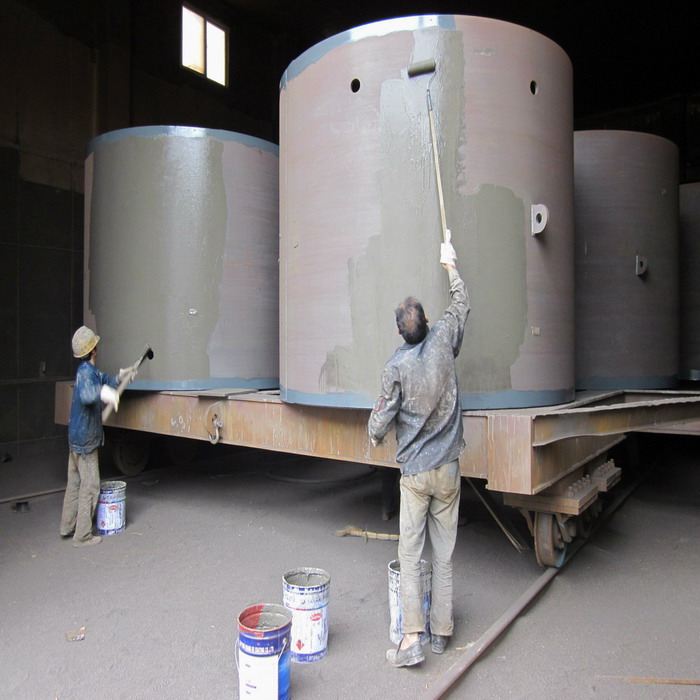

無(wú)機(jī)富鋅底漆涂裝方法：
| 稀釋劑 | 稀釋量 | 粘度(涂-4杯) | 噴嘴口徑 | 壓力 | |
| 無(wú)氣噴涂 | XH9424 | 0～10% | 40-60S | 0.4～0.5mm | 15～20MPa |
| 空氣噴涂 | XH9424 | 15～30% | 18-25S | 1.5～2.5mm | 0.3～0.6MPa |
| 滾涂或刷涂 | XH9424 | 0～5% |
無(wú)機(jī)富鋅底漆施工注意事項(xiàng)：
1、施工時(shí)要注意通風(fēng)、排氣、遠(yuǎn)離火種、帶口罩和手套等防護(hù)用品。
2、按固化比混合后，并根據(jù)溫度變化調(diào)節(jié)稀釋劑的用量充分?jǐn)噭颍儆?20目銅絲篩網(wǎng)過(guò)濾后使用。
3、底材溫度須高于露點(diǎn)以上3℃。
4、環(huán)境溫度應(yīng)控制在5-35℃，相對(duì)濕度不得大于85%，如有條件最好選擇室內(nèi)涂裝，以便更能保證涂裝外觀質(zhì)量。
無(wú)機(jī)富鋅底漆安全措施：
▲■詳細(xì)解釋參見(jiàn)《涂料使用指南》之《安全衛(wèi)生標(biāo)記》。
| 通風(fēng)量 | 1.0Kg油漆或稀釋劑 | |
| 油 漆 | a、達(dá)到爆炸極限下限（LEL）的10% | 54m3 |
| b、達(dá)到安全衛(wèi)生要求（TLV） | 3815m3 | |
| 稀釋劑 | a、達(dá)到LEL的10% | 210m3 |
| b、達(dá)到TLV | 14000m3 |
*更多安全衛(wèi)生請(qǐng)參見(jiàn)《涂料使用指南》之《安全衛(wèi)生注意事項(xiàng)》。
無(wú)機(jī)富鋅底漆包裝：
甲組份（基料）大桶裝20Kg； 乙組份（固化劑）小桶裝10Kg。
無(wú)機(jī)富鋅底漆儲(chǔ)藏：
密封存放于通風(fēng)、陰涼、干燥處，遠(yuǎn)離火種，貯存期限 6 個(gè)月。
無(wú)機(jī)富鋅底漆備注：
為正確使用本公司產(chǎn)品，請(qǐng)閱讀本公司編寫的《涂料使用指南》。
無(wú)機(jī)富鋅底漆說(shuō)明：
以上本產(chǎn)品的資料及數(shù)據(jù)是根據(jù)我們的嚴(yán)格試驗(yàn)和實(shí)際使用中的經(jīng)驗(yàn)積累而得，數(shù)據(jù)誠(chéng)信可靠，可作為施工參考。鑒于施工條件的多變性，我公司只保證油漆本身的質(zhì)量。
